tABLA LG50/1000

Tabla profilata, in forma de tigla, este o inovatie estetica in domeniul acoperisurilor din tabla destinate constructiilor civile. Desenul arhitectonic sub forma de tigla permite obtinerea unui acoperis functional care, pe langa avantajul estetic, este caracterizat de: greutate minima, montare simpla si impearmeabilitate.

Tabla LG 50



Prindere:





(+) faceti clic pe imagine pentru marire/micsorare:

tabla cutata LG 50



Lungimi standard
mm 1200 2250 2950 4000 4700 5050 5750 6100 6450mm
Tolerante dimensionale
ABATERI mm
Lungime ± 10
Latime utila ± 5


Tabla se poate furniza cu un filtru anticondens, cu urmatoarele caracteristici:
Filtru din poliester lipit (doar la cerere)
Culoare alb-gri
Grosimea filtrului DIN EN ISO 9073 - 2 mm 1
Absorbtia apei   g/m2 > 900
Reactie la foc DIN 4102/1   B 1
Absorbtie acustica DIN EN 20354 125 Hz 2%
500 Hz 4%
1000 Hz 4%
2000 Hz 1,2%
4000 Hz 4,2%
Conductivitatea caldurii DIN 52612 W/mK 0,045





SUPORT METALIC

  • tabla de otel zincat Sendezmir (UNI EN 10326-UNI EN 10327)
  • tabla de otel otel zincat prevopsit prin procedeul Coil Coating
  • tabla de aluminiu, cu fi nisaj natural gofrat si prevopsit (EN 485)
  • prevopsirea este efectuata printr-un proces continuu, avand o grosime de 5 microni de primer si 20 microni de vopsea cu seriile: PS-PX-PVDF, iar la cerere putem furniza si produse speciale cu o rezistenta anticoroziva ridicata
  • tabla de cupru (DIN 1787/17670/1791)
  • furnizor principal: La Magona D'Italia (Grupul Arcelor)
  • tabla din otel zincat la cald (HDG) rezistenta la microfi suri (Z-200) conform normei EN 10147
  • tabla din otel zincat prevopsit prin procedeul Coil Coating
  • otel certifi cat conform Normativelor de Proba Mod EN 10204 3.1.B
  • calitatea standard a otelului: S 250 GD – DM 9-1-96
  • prevopsire efectuata printr-un proces continuu, cu grosimea de 25 m - tip de vopsea rezistenta la decolorare si la sfaramare
  • rezistenta materialului in timp la deteriorare/invechire, prin expunerea la factorii externi: 10 ani (EN 13523-8)
  • rezistenta la umiditate (ISO 6270-1)
  • rezistenta la aerul salin (EN 13523-8) - Rezistenta la foc: clasa 0 (DM 14-01-85)
  • categoria de protectie contra coroziunii: CP5 (EN 10169-2)
  • categoria de rezistenta la razele UV: Ruv2 (EN 10169-2)
  • tabla de aluminiu la cerere cu fi nisaj natural gofrat si prevopsit (EN 485)
  • tabla de cupru la cerere (DIN 1787/1760/1791)



INSTUCTIUNI PENTRU FIXARE

Proiectantul va trebui sa evalueze conditiile de utilizare in corelatie cu situatia climatica locala. Finisajul panourilor cu suporti de aluminiu, cupru sau otel in culori inchise trebuie realizat cu foarte mare atentie. Pentru informatii suplimentare se vor consulta "Recomandarile pentru montajul tablelor ondulate si a panourilor izolante" din AIPPEG si "Manualul de montaj si elemente de fi xare" redactat de Isopan Spa.



INSTALARE, INTRETINERE SI INSPECTIE

  • norma de referinta este UNI 10372 cu mentiunile:

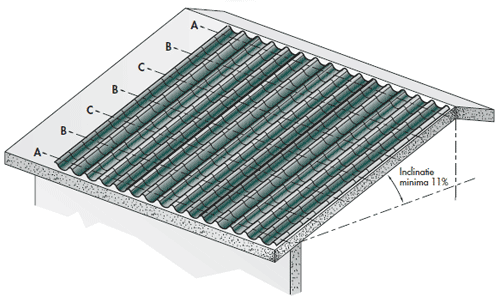

  1. se recomanda ca gradul minim de inclinare al acoperisului sa fi e de 11%, pentru a usura evacuarea apelor pluviale si a eventualelor depuneri cauzate de umiditate
  2. pentru o durata optima a produsului montat, se recomanda efectuarea inspectiilor periodice si indepartarea eventualelor materiale care ar putea favoriza stagnarea apei.
